定向鉆穿越施工工藝

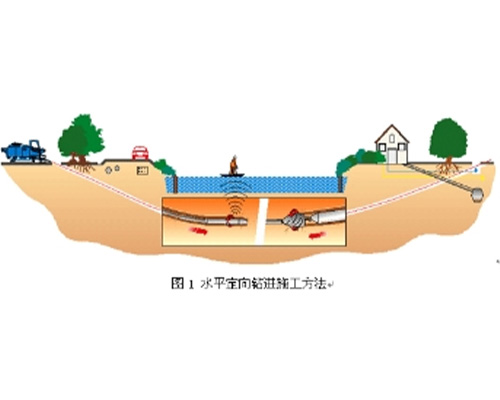

使用水平定向鉆機進行管線穿越施工，一般細分為七個階段：階段是三通一平，測量放線。第二階段是設備進場，文明施工，固定鉆機；第三階段是按照設計曲線盡可能準確的鉆一個導向孔；第四階段是將導向孔進行擴孔、洗孔；第五個階段并將產品管線（一般為PE管道，光纜套管，鋼管）沿著擴大了的導向孔回拖到導向孔中，完成管線穿越工作，第六階段是地貌恢復泥漿處理；第七階段是竣工資料的整理和上交。

一、三通一平，測量放線

設備進場前需要對施工場地進行平整鋪墊，對不同的場地進行不同的處理使其硬化，修通進場道路，保證設備的順利進場、卸車。 提前尋找水源，聯系用電，保證施工期間不受水電影響。根據設計及施工要求放出軸線、磁場線等；

二、設備進場，文明施工，固定鉆機

設備材料運到現場，布置好位置，盡可能一次性卸到位。開挖泥漿坑、儲水坑、入鉆坑等，對場地，坑進行圍擋，每個施工區域進行銘牌標示，和油有關的設備及油料區要鋪塑料紙或者打水泥進行隔油處理；按照施工規定走線和接電；易燃區要放一定數量對應的滅火器；有危險的地方要有警示標志。設備材料擺放到位后，根據場地、施工要求固定鉆機，如鉆機擺放角度，鉆機區域混凝土固化，下地龍，埋地錨箱，打混凝土固定地錨箱等。

三、導向孔鉆進

要根據穿越的地質情況，選擇合適的鉆頭或導向板或地下泥漿馬達。長輸管線一般鉆具組合為：鉆頭+螺桿鉆具+無磁鉆鋌+鉆桿，安裝連接好儀器開動泥漿泵對準入土點進行試鉆，鉆頭在鉆機的推力作用下由鉆機驅動旋轉（或使用泥漿馬達帶動鉆頭旋轉）切削地層，不斷前進，一般前2根正常后就每鉆完一根鉆桿要測量一次鉆頭的實際位置，以便及時調整鉆頭的正事導向鉆進，鉆進方向，保證所完成的導向孔曲線符合設計要求，如此反復，直到鉆頭在預定位置出土，完成整個導向孔的鉆孔作業。

根據工程情況選用不同的導向儀器，每種儀器要求也不同，有線導向儀P2就要求布磁場線確保導向的精度。

四、擴孔、洗孔

一般情況下，使用小型鉆機時，直經大于200毫米時，就要進行預擴孔，使用大型鉆機時，當產品管線直徑大于Dn350mm時，就需進行預擴孔，預擴孔的直徑和次數及鉆具類型視具體的鉆機型號和地質情況而定。管道直徑600mm以下，需要大擴孔為管道直徑的1.2-1.5倍，如果管道直徑大于600mm，大擴孔直徑加上300mm就行。根據擴孔情況，鉆機參數決定是否清孔，清幾遍孔。

五、回拖管線

回拖產品管線前需要將管線按規定進行合理布置，打土堆、挖發送溝、支滾輪架等；回拖時先將擴孔工具和管線連接好（管線+U型環+分動器+擴孔器+鉆桿），然后開始回拖作業，并由鉆機轉盤帶動鉆桿旋轉后退，進行擴孔回拖，產品管線在回拖過程中是不旋轉的，由于擴好的孔中充滿泥漿，所以產品管線在擴好的孔中是處于懸浮狀態，管壁四周與孔洞之間由泥漿潤滑，這樣即減少了回拖阻力，又保護了管線防腐層，經過鉆機多次預擴孔，終成孔直徑一般比管子直徑大，所以不會損傷防腐層。

六、泥漿處理及地貌恢復

托管完成后就準備撤場，和當地環保部門聯系將剩余的泥漿進行

外運處理，同時將出入鉆點場地平整恢復，清理垃圾等。

七、竣工資料整理和上交

需要哪些資料提前詢問項目部，能在施工期間完成的盡量不要拖到工程完工后，按照要求整理電子版和手寫版相關資料，完工后的需要簽字蓋章的資料、協議和證明的格式和內容在項目部確認后再簽字蓋章，避免因內容格式不正確再次簽字蓋章就麻煩了。保持和項目部的聯系，盡早完成資料上交工作。
